e-DIY

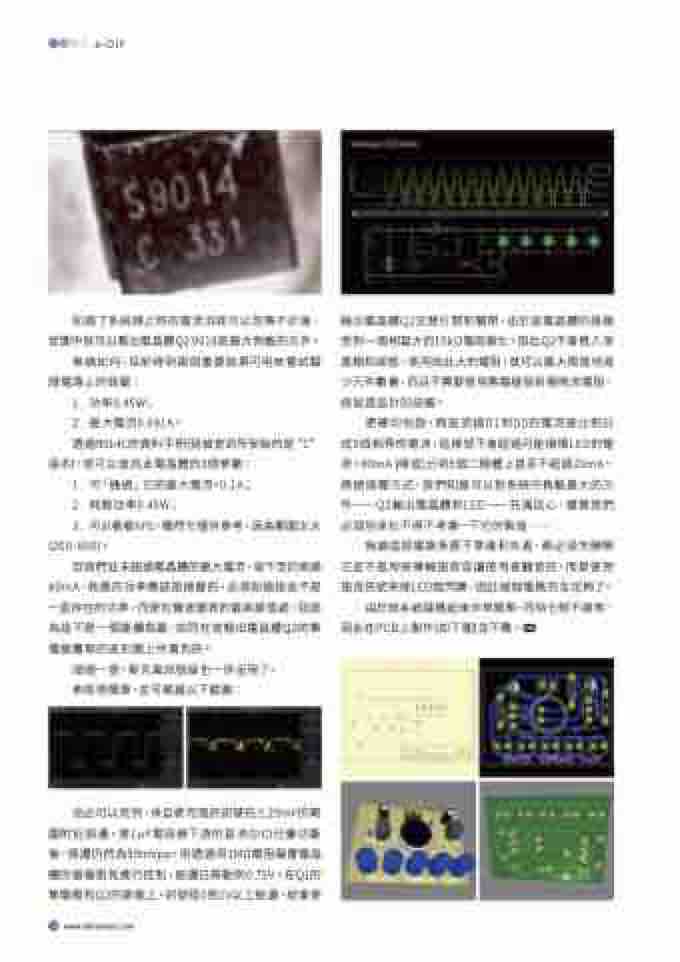

  知道了系統靜止時的電流消耗可以忽略不計後, 從圖中就可以看出電晶體Q2 9014是最大負載的元件。 無論如何,目前得到兩個重要結果可用來嘗試驗
輸出電晶體Q2交替打開和關閉,由於該電晶體的基極 受到一個相當大的10kΩ電阻極化,因此Q2不會進入深 度飽和狀態。使用如此大的電阻,就可以最大限度地減 少元件數量,而且不需要使用集電極發射極限流電阻, 這就是設計的訣竅。
證電路上的負載:
1. 功率0.45W;
2. 最大電流0.091A。
更確切地說,假設流過D1到D5的電流按比例分 成5個相等的電流,這樣就不會超過可能損壞LED的電 流。90mA (峰值)分到5個二極體上甚至不超過20mA。 透過這種方式,我們知道可以對系統中負載最大的元 件——Q2輸出電晶體和LED——充滿信心,儘管我們 必須坦承也不得不考慮一下它的製造......
透過9014C的資料手冊(我檢查到所安裝的是“C” 版本),就可以查找此電晶體的3個參數:
1. 可「通過」它的最大電流=0.1A;
2. 耗散功率0.45W;
3. 可以看看hFE,雖然它僅供參考,因為範圍太大
(200-600)。 但我們並未超過電晶體的最大電流,就不至於高過
無論這個電路多麼不準確和失真,都必須先瞭解 它並不是用來傳輸語音或讓使用者聽音的,而是使用 語音訊號來使LED燈閃爍,因此這個電路完全足夠了。
80mA,耗散的功率應該是接腳的,必須知道這並不是 一直存在的功率,而是在聲波圖表的最高峰值處。我認 為這不是一個連續負載,如同在從輸出電晶體Q2的集 電極獲取的波形圖上所看到的。
由於該系統建構起來非常簡單,同時也很不尋常, 因此在PCB上製作(如下圖)並不難。
順道一提,麥克風訊號級也一併呈現了。 佈 局 很 簡 單,並 可 模 擬 以 下 截 圖:
      由此可以見到,來自麥克風的訊號在±25mV的範 圍附近振盪。將1μF電容器下游的直流(DC)分量切斷 後,振盪仍然為50mVpp,但透過用1MΩ電阻偏置電晶 體的基極對其進行控制,振盪已移動到0.75V。在Q1的 集電極和Q2的基極上,訊號從0到1V以上振盪,就會使
