e-DIY

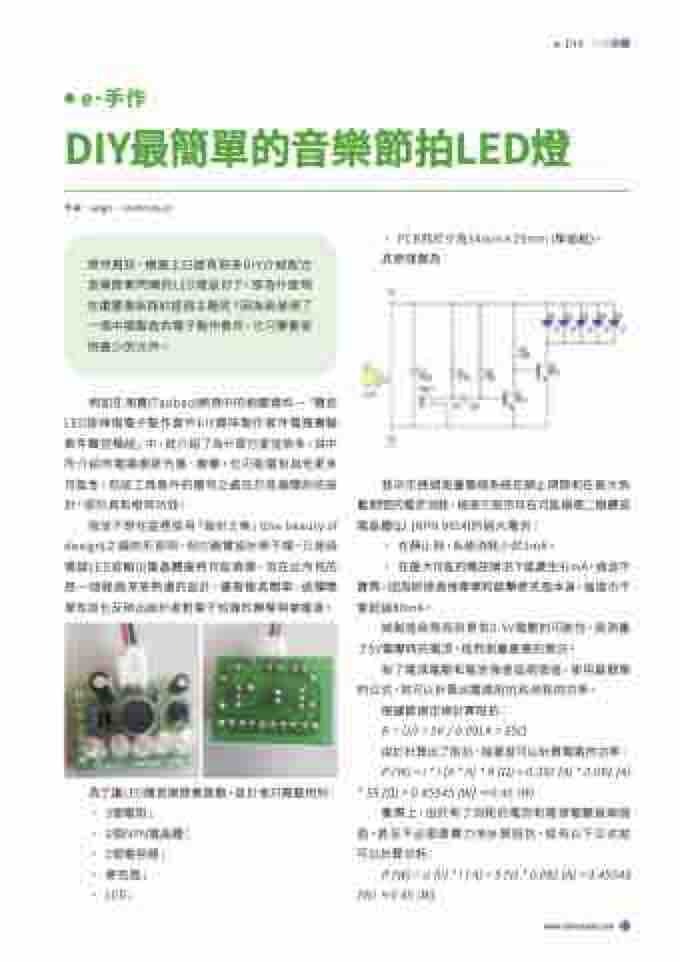

e˙手作 DIY最簡單的音樂節拍LED燈
作者:wegi1,elektroda.pl
眾所周知,網路上已經有很多DIY介紹配合 音樂節奏閃爍的LED燈設計了。那為什麼現 在還要重新探討這個主題呢?因為我發現了 一個中國製造的電子製作套件,它只需要使 用最少的元件。
‧ PCB的尺寸為34mm×25mm (單面板)。 其原理圖為:
例如在淘寶(Taobao)網頁中的相關資料—「聲控 LED旋律燈電子製作套件DIY趣味製作套件電路實驗 套 件 聲 控 模 組 」中 , 就 介 紹 了 為 什 麼 它 便 宜 很 多 。 其 中 所介紹的電路圖更先進、複雜,也可能還有其他更多 可能性,但該工具套件的獨特之處在於其極簡約的設 計,卻仍具有相同功效。
我決定透過測量整個系統在靜止期間和在最大負 載期間的電流消耗,檢查它是否存在可能損壞二極體或 電晶體Q2 (NPN 9014)的過大電流:
我並不想在這裡使用「設計之美」(the beauty of design)之類的形容詞,但它確實設計得不錯,只是我 懷疑LED或輸出電晶體最終可能燒壞。但在此所見的 是一個經過深思熟慮的設計,儘管極其簡單,這種簡 單性卻也反映出設計者對電子知識的瞭解與掌握度。
‧ 在靜止時,系統消耗小於1mA。
為了讓LED隨音樂節奏跳動,設計者只需要用到: ‧ 3個電阻;
‧ 2個NPN電晶體;
‧ 2個電容器;
根據歐姆定律計算阻抗:
R = U/I = 5V / 0.091A = 55Ω 由於計算出了阻抗,接著就可以計算電路的功率: P (W) = I * I (A * A) * R (Ω) = 0.091 (A) * 0.091 (A)
‧ 麥克風; ‧ LED;
值,甚至不必那麼費力地計算阻抗,使用以下公式就 可以計算功耗:
‧ 在最大可能的雜訊情況下能產生91mA,這並不 實際,因為即使直接摩擦和敲擊麥克風本身,強度也不 會超過80mA。
該製造商預見到提供3-5V電壓的可能性,我測量 了5V電壓時的電流,從而測量最壞的情況。
有了電源電壓和電流強度這兩個值,使用最簡單 的公式,就可以計算出電路阻抗和消耗的功率。
* 55 (Ω) = 0.45545 (W) ≈0.45 (W) 實際上,由於有了消耗的電流和電源電壓這兩個
P (W) = U (V) * I ( A) = 5 (V) * 0.091 (A) = 0.45545 (W) ≈0.45 (W)
