PULSE
當然,業界僅對汽車這一高利 潤市場產生關注是可以理解的。這 場爭奪該產業市佔率的競賽,促 使各家公司努力提高產能、採用 200mm晶圓並提高產量,從而也 為打開高壓市場這類相對較小的 市場投入所需的大量研發活動。
僅5μm,元件的電阻已減小到使 來自SiC通道區域和基板之固定電 阻佔主導地位的程度,從而避免進 一步的尺寸縮小。儘管在未來幾代 中改進650V MOSFET似乎有相當 大的餘地,但很難將這些固定電 阻降低到足以支持商用300V SiC MOSFET的程度。
650V和1,200V時是一種很好的技 術,但也有可能在更高的電壓下變 得更好。隨著將漂移區厚度放大 到30μm以支援額定電壓為3.3kV 的元件,其電阻超過了基板和通道 的電阻,從而使元件更接近技術 極 限。因 此,在 未 來,符 合 當 今 S i C 元件品質的高壓SiC MOSFET,在 高達10kV的電壓下將比現有的Si 技術具有更大的優勢。
值得慶幸的是,研究部門一直 在努力工作,也已經設計、製造和 試用了許多更高電壓的SiC技術展 示產品,有助於我們瞭解SiC超接 面(SJ) MOSFET、IGBT和閘流體 對這些高壓應用的可能影響。
在這些低電壓下,沒有通道的 元件(如Qorvo/UnitedSiC的級聯 型JFET)具有RDS(on)優勢:晶圓 削薄一些,可以實現電阻非常低的 SiC FET。實際上,考慮到使用工業 相容方法可以進一步提高SiC通道 遷移率的實際限制,SiC JFET可 能是唯一可以實現低於600V額定 電壓的元件。
從技術方面來看,幾乎沒有什 麼能阻止SiC MOSFET技術的微 縮。3.3kV元件在學術文獻中已經 相當成熟,並且已經存在製造高達 約10kV優質磊晶層所需的技術。
電 壓 上 升,而 不 是 下 降?
650V仍將是SiC MOSFET 的基礎,這是一個相當安全的預 測。圖2的單極元件極限圖描繪了 當今的商用SiC元件,並繪製其電 阻與阻斷電壓的關係,這也揭示 了該技術的局限性。隨著電壓阻 斷漂移區在650V時的厚度減小到
擴增單極SiC MOSFET的電 壓級
然而,正如使用英國公司PGC Consultancy的SiC裸晶成本模 型所建模的,在這些更高的電壓 下,SiC裸晶的經濟規模會發生變 化。首先,所需的電壓越高,支援 它的漂移區就必須越寬,因此磊晶 成本就越高。其影響如圖3所示,由 圖中可知,對於60μm、6.5kV的元 件,其磊晶成本將會超過基板,成 為其最大製程成本。
圖2中顯示當前SiC技術限制 的點劃線所暗示的是,雖然SiC在

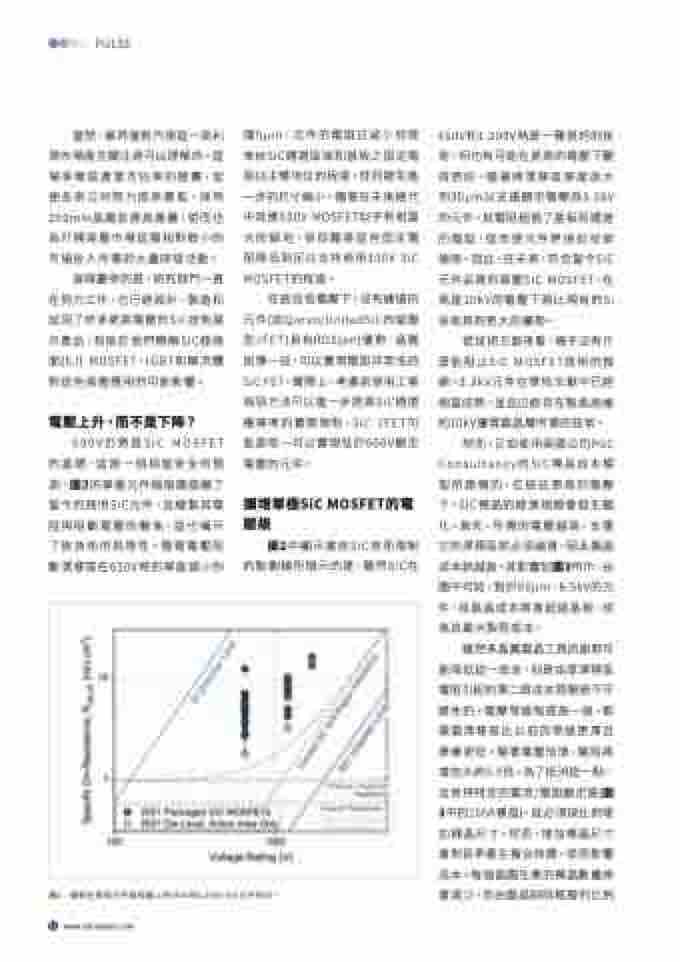

圖2:繪製在單極元件極限圖上的650V和1,200V SiC元件現況。
雖然多晶圓磊晶工具的創新可 能降低這一成本,但是由厚漂移區 電阻引起的第二個成本問題是不可 避免的。電壓等級每提高一級,都 需要漂移區比以前的等級更厚且 摻雜更低。隨著電壓倍增,電阻將 增加大約5.5倍。為了抵消這一點, 並保持特定的電流/電阻額定值(圖 3中的100A裸晶),就必須按比例增 加裸晶尺寸。然而,增加裸晶尺寸 會對良率產生複合效應,從而影響 成本。每個晶圓生產的裸晶數量將 會減少,而由磊晶缺陷報廢的比例
