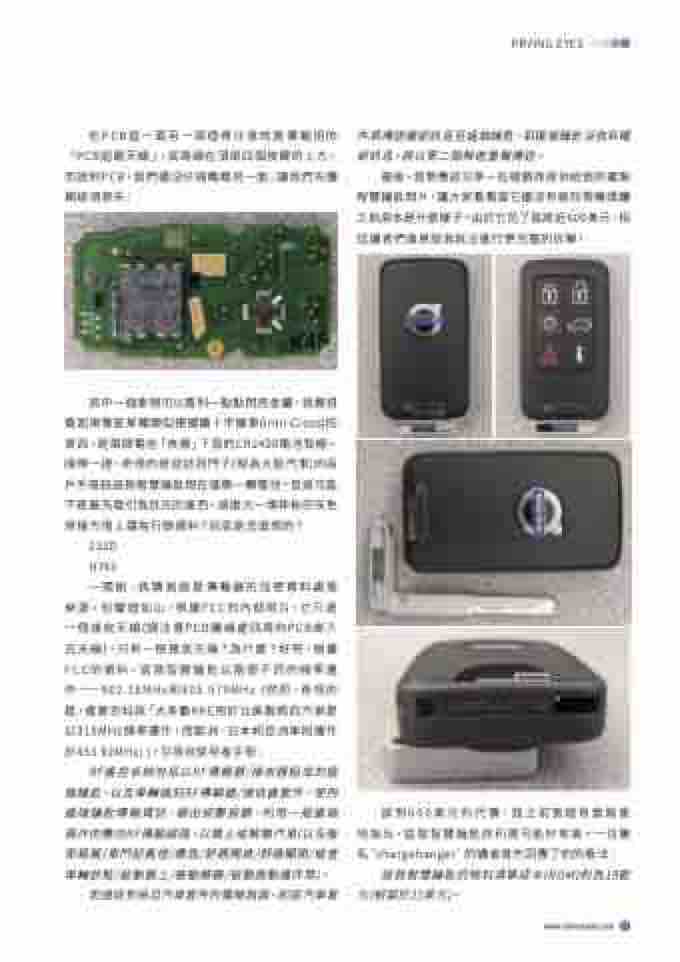

在PCB這一面另一項值得注意的是傳輸用的 「PCB迴路天線」,其路線在頂部四個按鍵的上方。 而說到PCB,我們還沒仔細瞧瞧另一面;讓我們先彌 補這項疏失:
件將傳送確認訊息至遠端鑰匙。若遠端鑰匙沒收到確 認訊息,將以第二個頻道重複傳送。
最後,我想應該分享一些經銷商提供給我的複製 智慧鑰匙照片,讓大家看看當它還沒有被吹雪機蹂躪 之前原本是什麼樣子。由於它花了我將近600美元,相 信讀者們會原諒我無法進行更完整的拆解!
PRYING EYES
   其中一個象限可以看到一點點閃亮金屬,我覺得 看起來像是某種類似德國鐵十字徽章(Iron Cross)的 東西,是兩個電池「夾層」下面的CR2430電池負極。 順帶一提,奇怪的是前述西門子(現為大陸汽車)的用 戶手冊說該款智慧鑰匙現在僅需一顆電池。但這可能 不是最先吸引我目光的東西。這麼大一塊神秘的灰色 焊接方塊上還有行銷資料?到底是怎麼想的?
 232D
H743 一開始,我猜測這是傳輸器的加密資料處理
來源。但鐵證如山,根據FCC的內部照片,它只是 一個接收天線(請注意PCB邊緣處四周的PCB嵌入 式天線)。只有一根接收天線?為什麼?好吧,根據 FCC的資料,這款智慧鑰匙以兩個不同的頻率運 作——902.16MHz和903.575MHz (然而,奇怪的 是,維基百科說「大多數RKE用於北美製造的汽車是 以315MHz頻率運作,而歐洲、日本和亞洲車則運作 於433.92MHz」)。引用自使用者手冊:
 RF遙控系統包括以RF傳輸器/接收器組成的遠 端鑰匙,以及車輛端的RF傳輸器/接收器套件。使用 遠端鑰匙傳輸資訊,藉由按壓按鍵,利用一般遠端 操作的雙向RF傳輸線路,以鎖上或解鎖汽車(以及後 車箱蓋/車門迎賓燈/應急/舒適開啟/舒適關閉/檢查 車輛狀態/被動鎖上/被動解鎖/被動啟動運作等)。
談到600美元的代價,我之前曾經有意無意 地指出,這款智慧鑰匙的利潤可能非常高。一位署 名‘chargehanger’的讀者首先回應了他的看法:
若接收到來自汽車套件的電報無誤,則該汽車套
這款智慧鑰匙的物料清單成本(BOM)約為19歐 元(相當於21美元)。
www.edntaiwan.com 19
