DESIGN IDEAS
中,形成具有FR-4基板和金屬芯 的板子。其中採用了具有深度控 制佈線的單層和雙層技術,藉此 就可將熱量從板載元件轉移到不 太重要的區域。在IMS PCB中,一 層導熱薄層但電氣絕緣的電介質, 被層壓在金屬基底和銅箔之間。 銅箔被蝕刻成所需的電路圖案,
SCR脈衝產生器實現 10kA級功率扼流圈測量
作者:JC Sun 和 Christian Teske,Bs&T Frankfurt am Main GmbH
Bs&TFrankfurtamMainGmbH開 發了一種基於矽控整流器(Silicon Controlled Rectifier;SCR)閘流 體元件的新型脈衝產生器,並在各 種電感功率元件上進行測試。該脈 衝產生器具有一些得益於SCR閘流

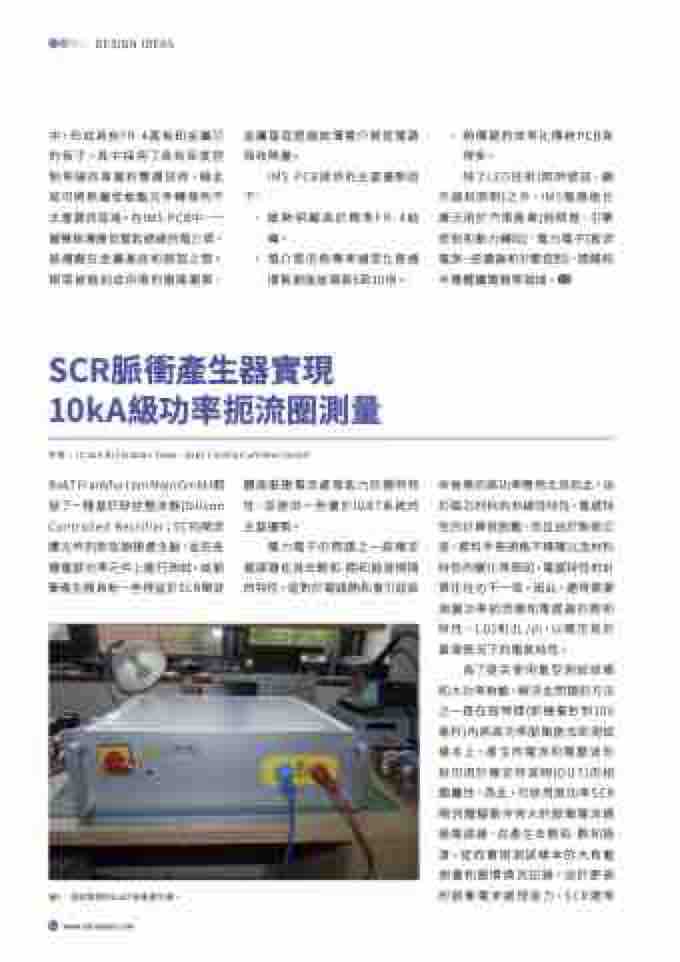

圖1:測試期間的Bs&T脈衝產生器。
為了避免使用重型測試設備 和大功率負載,解決此問題的方法 之一是在短時間(即幾毫秒到100 毫秒)內將高功率脈衝施加到測試 樣本上。產生的電流和電壓波形 就可用於確定待測物(DUT)的相 關屬性。為此,可使用高功率SCR 閘流體驅動非常大的脈衝電流通 過電感器,並產生去飽和-飽和過 渡,從而實現測試樣本的大負載 測量和最壞情況記錄。由於更高 的脈衝電流處理能力,SCR通常
46 www.edntaiwan.com
金屬基底透過該薄電介質從電路 吸收熱量。
• 熱傳遞的效率比傳統PCB高 得 多。
IMS PCB提供的主要優勢如
除了LED技術(照明號誌、顯 示器和照明)之外,IMS電路板也 廣泛用於汽車產業(前照燈、引擎 控制和動力轉向)、電力電子(直流 電源、逆變器和引擎控制)、開關和 半導體繼電器等領域。
下:
• 散熱明顯高於標準FR-4結
構。
• 電介質的熱導率通常比普通
環氧樹脂玻璃高5到10倍。
體高脈衝電流處理能力的獨特特 性,並提供一些優於IGBT系統的 主要優勢。
命後果的高功率應用尤其如此。由 於磁芯材料的非線性特性,電感特 性的計算很困難,而且由於製造公 差、資料手冊規格不精確以及材料 特性的變化等原因,電感特性的計 算往往也不一致。因此,通常需要 測量功率扼流圈和電感器的飽和 特性—L(i)和dL/di,以確定其於 最壞情況下的電氣特性。
電力電子的問題之一是確定 電感器在其去飽和-飽和過渡期間 的特性。這對於電感飽和會引起致
