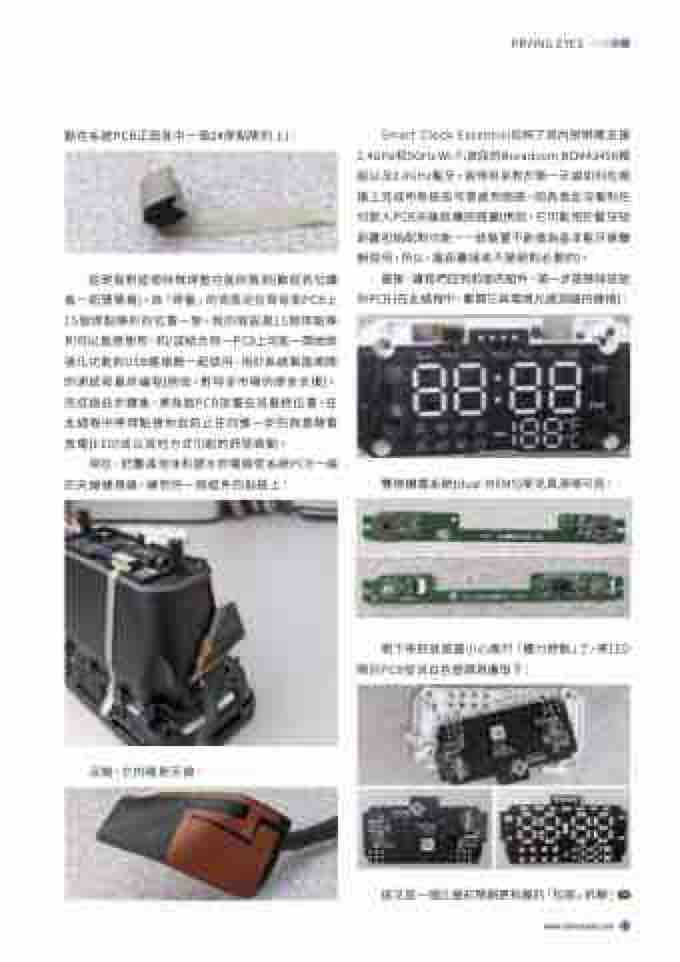

黏在系統PCB正面其中一個24焊點陣列上):
Smart Clock Essential反映了其內部明確支援 2.4GHz和5GHz Wi-Fi波段的Broadcom BCM43456模 組以及2.4GHz藍牙。我得坦承對於單一天線如何在頻 譜上完成所有這些作業感到困惑，因為我並沒看到任 何嵌入PCB天線結構的證據(例如，它可能用於藍牙短 距離初始配對功能——該裝置不能做為基本藍牙揚聲 器使用，所以，遠距離接收不是絕對必要的)。
這是我對這個特殊焊墊功能的猜測(歡迎各位讀 者一起猜猜看)。該「焊盤」的背面定位與背面PCB上 15個焊點陣列的位置一致。我的假設是15個焊點陣 列可以直接使用，和/或結合同一PCB上可能一開始就 強化功能的USB連接器一起使用，用於系統製造期間 的測試和最終編程(例如，對特定市場的語言支援)。 完成這些步驟後，將背面PCB放置在其最終位置，在 此過程中將焊點接地並防止任何進一步的無意靜電 放電(ESD)或以其他方式引起的訊號啟動。
最後，讓我們回到前面的組件。第一步是移除該迷 你PCB (在此過程中，斷開它與環境光感測器的連接):
PRYING EYES
現在，把覆滿泡沫和膠水的電線從系統PCB一端 的天線連接器，繞到另一側組件的貼紙上:
雙微機電系統(dual MEMS)麥克風清晰可見:
剩下來的就是要小心進行「體力勞動」了，將LED 陣列PCB從其白色塑膠周邊取下:
這又是一個比最初預期更有趣的「包裝」拆解!
沒錯，它的確是天線:
