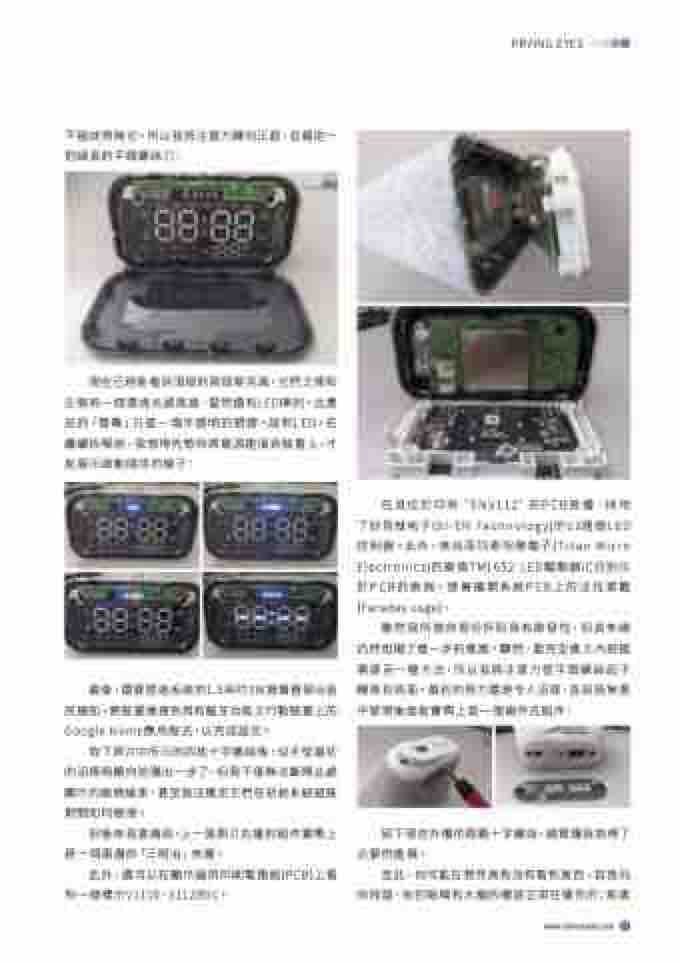

不過徒勞無功。所以我把注意力轉向正面,並藉助一 把細長的平頭螺絲刀:
現在已經能看到頂部的兩個麥克風,它們之間和 左側有一個環境光感測器,當然還有LED陣列。此產 品的「螢幕」只是一塊半透明的塑膠。說到LED,在 繼續拆解前,我想得先暫時將電源連接到裝置上,才 能展示啟動順序的樣子:
PRYING EYES
在其位於印有‘SN3112’的PCB旁邊,採用 了矽恩微电子(SI-EN Technology)的12通道LED 控制器。此外,來自深圳泰坦微電子(Titan Micro Electronics)的兩個TM1652 LED驅動器IC分別位 於PCB的兩側。接著撬開系統PCB上的法拉第籠 (Faraday cage)。
最後,還要透過系統的1.5英吋3W揚聲器發出音 訊通知,將裝置連接到具有藍牙功能之行動裝置上的 Google Home應用程式,以完成設定。
雖然我所做的部份拆卸具有啟發性,但其佈線 仍然阻礙了進一步的進展。顯然,要完全進入內部還 需要另一種方法,所以我將注意力從平頭螺絲起子 轉移到背面。最初的努力還是令人沮喪,直到我無意 中發現後面板實際上是一個兩件式組件:
取下照片中所示的四枚十字螺絲後,似乎從最初 的沮喪明顯向前邁出一步了,但我不僅無法斷開此處 顯示的兩條線束,甚至無法確定它們在初始系統組裝 期間如何連接。
但後來我意識到,上一張照片右邊的組件實際上 是一個兩層的「三明治」夾層。
卸下現在外曝的兩顆十字螺絲,總算讓我取得了 必要的進展。
此外,還可以在顯示器的印刷電路板(PCB)上看 到一個標示V1110、3112的IC。
至此,你可能在想究竟有沒有看到東西。容我向 你保證,你的眼睛和大腦的確是正常在運作的;那真
