DESIGN IDEAS

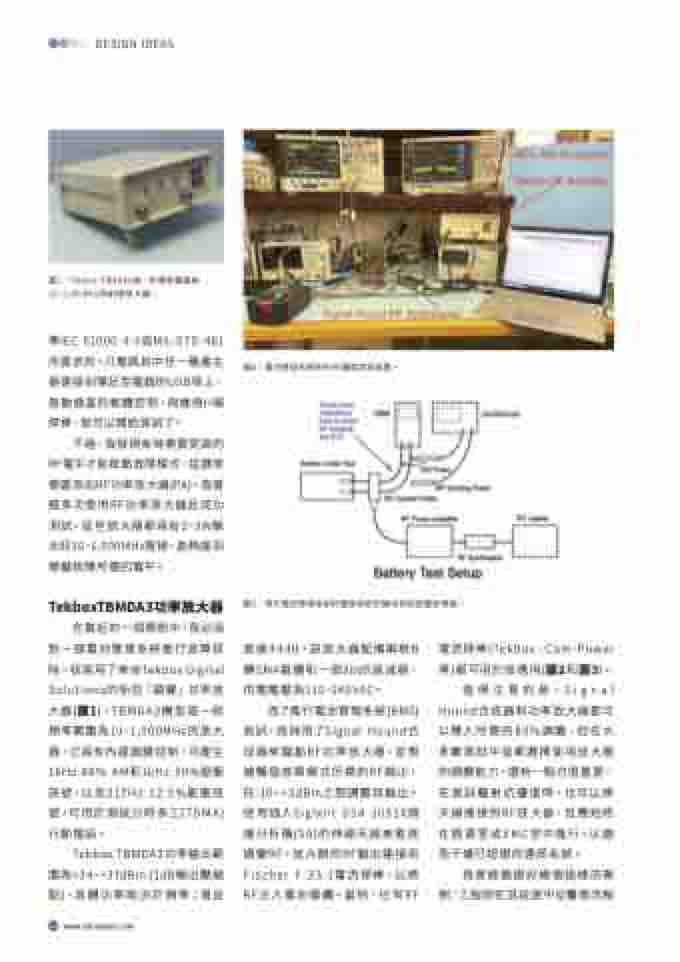

圖1:Tekbox TBMDA3是一款頻率範圍為 10~1,000MHz的射頻放大器。
準IEC 61000-4-3或MIL-STD-461 所要求的。只需將其中任一種產生 器連接到筆記型電腦的USB埠上， 啟動適當的軟體控制，再連接H場 探 棒 ， 就 可 以 開 始 測 試 了。
圖2:電池管理系統的RF抗擾度測試設置。
不過，我發現有時需要更高的 RF電平才能啟動故障模式，這通常 需要添加RF功率放大器(PA)。我曾 經多次使用RF功率放大器並成功 測試。這些放大器都具有2~3W輸 出和10~1,000MHz寬頻，能夠達到 模擬故障所需的電平。
TekboxTBMDA3功率放大器
圖3:用於電池管理系統抗擾度測試的通用測試設置原理圖。
在最近的一個案例中，我必須 對一個電池管理系統進行故障排 除。我採用了來自Tekbox Digital Solutions的新型「調變」功率放 大器(圖1)。TBMDA3機型是一款 頻率範圍為10~1,000MHz的放大 器，它具有內建調變控制，可產生 1kHz 80% AM和1kHz 50%脈衝 訊號，以及217Hz 12.5%脈衝訊 號，可用於測試分時多工(TDMA) 行動電話。
高達44dB。該放大器配備兩根N 轉SMA電纜和一個30dB衰減器， 供電電壓為110~240VAC。
電流探棒(Tekbox、Com-Power 等)都可用於該應用(圖2和圖3)。 值 得 注 意 的 是，S i g n a l Hound合成器和功率放大器都可 以導入所需的80%調變，但在大 多數測試中我都選擇使用放大器 的調變能力。還有一點也很重要， 在測試輻射抗擾度時，也可以將 天線連接到RF放大器，但應始終 在遮罩室或EMC室中進行，以避
Tekbox TBMDA3功率輸出範 圍為+34~+37dBm (1dB輸出壓縮 點)，具體功率取決於頻率;增益
為了進行電池管理系統(BMS) 測試，我採用了Signal Hound合 成器來驅動RF功率放大器，並根 據觸發故障模式所需的RF輸出， 在-10~+3dBm之間調整其輸出。 使用插入Siglent SSA 3032X頻 譜分析儀(SA)的伸縮天線來監測 調變RF。放大器的RF輸出連接到 Fischer F-33-1電流探棒，以將 RF注入電池電纜。當然，任何RF
免干擾已認證的通訊系統。 我曾經遇過好幾個這樣的案 例:工程師在其設施中反覆修改程
